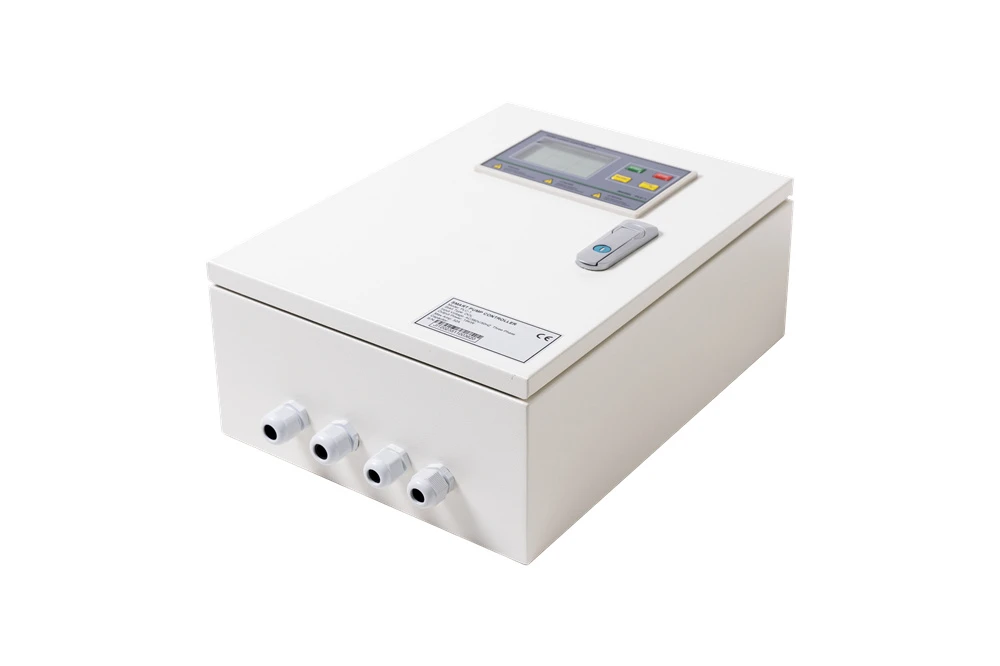

2 เครื่องควบคุมปั๊มอัจฉริยะ

ขอขอบคุณที่คุณเลือกผลิตภัณฑ์ของเรา และเราสัญญาว่าจะให้บริการที่เป็นมิตรและเป็นประโยชน์แก่คุณต่อไป

ระบบควบคุมและป้องกันอัจฉริยะที่ตั้งโปรแกรมได้สำหรับปั๊มจุ่มแบบแรงเหวี่ยง ท่อส่ง ดูเพล็กซ์ และแบบสามเฟส รวมถึงปั๊มประเภทอื่นๆ คือตัวควบคุมปั๊มอัจฉริยะ



คอนโทรลเลอร์สามารถทำงานได้หลายวิธีโดยใช้การติดตั้งระบบไฟฟ้าต่างๆ การไม่มีหัววัดหรือเซ็นเซอร์ในบ่อเป็นคุณลักษณะสำคัญที่ทำให้ตัวควบคุมแตกต่างจากกล่องควบคุมปั๊มเปิด/ปิดมาตรฐาน การออกแบบที่เป็นเอกลักษณ์ของเราช่วยลดความจำเป็นในการติดตั้งโพรบหรือเซ็นเซอร์ในบ่อ และให้การป้องกันการทำงานที่แห้งของปั๊มที่มีความไวสูงและเชื่อถือได้



ยี่ห้อ: OEM

หมายเลขรุ่นของผู้ผลิต: PCH32 PLUS

ทำงานใน :3 เฟส 220v/380v/415v

ปั๊มทำงาน :0.75-15kw

ตู้พลาสติก:IP 65

คอนแทค MCB/AC:CHNT

ประเภท:แผงควบคุมสลับดูเพล็กซ์

แรงดันไฟฟ้า: 120/208/240V/380V/415V AC

แอมป์:9 ถึง 32 A

ประเภทปั๊มที่เข้ากันได้: ปั๊มบ่อ/บูสเตอร์/ปั๊มหลุมเจาะ

จำนวนปั๊มที่ควบคุม:2

สถานที่:ในร่ม/กลางแจ้ง

ประเภทตู้ :IP65

ขนาดตู้:342*292*119มม

การเปลี่ยนแอปพลิเคชัน: โดยสวิตช์ Dip

ใบสมัครรวมถึง:

• ใช้สำหรับการถ่ายโอนน้ำจากถังต่ำไปยังถังด้านบนโดยใช้หัววัดของเหลวหรือสวิตช์ลูกลอย
• ใช้กับบูสเตอร์ด้วยสวิตช์แรงดันและถังแรงดัน
• ใช้สำหรับยกสิ่งปฏิกูลด้วยหัววัดของเหลวหรือสวิตช์ลูกลอย
• ใช้สำหรับปั๊มระบายน้ำพร้อมสวิตซ์ลูกลอยแบบ Piggy-back
• ใช้สำหรับการถ่ายโอนน้ำจากถังต่ำไปยังถังบนโดยเครื่องส่งสัญญาณระดับ (4-20 mA)
• ใช้สำหรับบูสเตอร์โดยเครื่องส่งสัญญาณแรงดัน (4-20 mA)
• ใช้สำหรับยกสิ่งปฏิกูลโดยเครื่องส่งสัญญาณระดับ (4-20 mA)

รายการ	การป้องกัน	ค่า	ข้อสังเกต	ประเภทข้อผิดพลาด
1	แอมแปร์ทริปการป้องกัน Dry Run	75% ของแอมแปร์ที่ปรับเทียบแล้ว	ในการตั้งค่าเมนู	ข้อผิดพลาดในการกู้คืน
2	เวลาตอบสนองทริปการป้องกัน Dry Run	5s	ในการตั้งค่าเมนู
3	เวลาฟื้นตัวของการป้องกัน Dry Run	45m	ในการตั้งค่าเมนู
4	แอมแปร์ทริปป้องกันโหลดเกิน	แอมแปร์ที่ปรับเทียบแล้ว 130%	ในการตั้งค่าเมนู	ข้อผิดพลาดในการกู้คืน
5	เวลาตอบสนองการเดินทางป้องกันการโหลดเกิน	5S (เวลาผกผัน)	แก้ไขในซอฟต์แวร์
6	เวลาการกู้คืนป้องกันการโอเวอร์โหลด	4m	ในการตั้งค่าเมนู
7	แอมแปร์ทริปป้องกันปั๊มจนตรอก	180% ของแอมแปร์ที่ปรับเทียบแล้ว	ในการตั้งค่าเมนู	ความผิดที่ไม่สามารถกู้คืนได้
8	เวลาตอบสนองทริปป้องกันการปั๊มจนตรอก	1s	แก้ไขในซอฟต์แวร์
9	ภายใต้แรงดันทริปป้องกันแรงดันไฟฟ้า	304v	ในการตั้งค่าเมนู	ข้อผิดพลาดในการกู้คืน
10	ภายใต้เวลาตอบสนองการเดินทางป้องกันแรงดันไฟฟ้า	6s	แก้ไขในซอฟต์แวร์
11	ภายใต้เวลาการกู้คืนการป้องกันแรงดันไฟฟ้า	4m	ในการตั้งค่าเมนู
12	แรงดันทริปป้องกันแรงดันไฟฟ้าเกิน	437v	ในการตั้งค่าเมนู	ข้อผิดพลาดในการกู้คืน
13	เวลาตอบสนองการเดินทางป้องกันแรงดันไฟฟ้าเกิน	6s	แก้ไขในซอฟต์แวร์
14	เวลาการกู้คืนการป้องกันแรงดันไฟฟ้าเกิน	4m	ในการตั้งค่าเมนู
15	เปิดเฟส			ความผิดที่ไม่สามารถกู้คืนได้
16	เฟสย้อนกลับ			ความผิดที่ไม่สามารถกู้คืนได้
17	ล้น			ข้อผิดพลาดในการกู้คืน
18	อุณหภูมิเกิน			ข้อผิดพลาดในการกู้คืน
19	น้ำรั่ว			ความผิดที่ไม่สามารถกู้คืนได้





ด้วยความเชี่ยวชาญมากกว่า 20 ปี ในการสร้าง ตรวจสอบ และความก้าวหน้าของผู้ควบคุมปั๊มน้ำที่เชี่ยวชาญ

ผลลัพธ์ของความพยายามของเราคือตัวควบคุมลิฟต์บำบัดน้ำเสีย ซีรีส์ PCH มีความสามารถและคุณลักษณะทั้งหมดที่ลูกค้าของเราต้องการ และด้วยการปรับพารามิเตอร์ง่ายๆ เพียงไม่กี่ครั้ง ก็เกือบจะสามารถทำหน้าที่ของเครื่องจักรหลายเครื่องได้

การตั้งค่าที่ใช้งานง่ายช่วยยืดอายุการใช้งานของปั๊มได้อย่างมาก และฟังก์ชันการตั้งค่าด้วยปุ่มเดียวก็ช่วยรักษาปั๊มน้ำได้อย่างมีประสิทธิภาพ

ระบบแจ้งเตือนน้ำล้นที่แข็งแกร่งจะแจ้งเตือนลูกค้าในกรณีที่ปริมาณน้ำเพิ่มขึ้นอย่างรวดเร็วโดยเปิดใช้งานไซเรนและลำโพงภายนอกไปพร้อมๆ กัน

นอกจากนี้ยังสามารถจัดการการสตาร์ทและการหยุดปั๊มน้ำได้อย่างแม่นยำโดยจัดการทั้งอินพุตสวิตช์และอนาล็อก





1). ระดับของเหลวปกติในบ่อ

ระดับของเหลวถึง Probe 3# (Float Switch A: Up Level ) กล่องควบคุมจะสั่งปั๊มเดี่ยวให้

ทำงาน; ระดับของเหลวลดลงไปที่ Probe 2 # (Float Switch A: Down Level) ปั๊มเดี่ยวหยุดทำงาน

กล่องควบคุมจะสลับปั๊มคู่ทำงานอัตโนมัติเมื่อระดับของเหลวแปรผันจาก

Probe 2# และ Probe 3# (สวิตช์ลอย A: ระดับบน-ล่าง)



2). ไหลเป็นพิเศษในบ่อ

เมื่อปั๊มตัวเดียวทำงานเพื่อระบายน้ำ ระดับของเหลวในบ่อยังคงเพิ่มขึ้นเป็น Probe 4#

(Float Switch B: Up Level) กล่องควบคุมจะสั่งให้ปั๊มอีกตัวทำงานพร้อมกัน

การระบายน้ำจนกว่าระดับของเหลวจะลดลงไปที่ Probe 2# (Float Switch A&B:Down Level) ปั๊มคู่

จะไม่หยุดวิ่ง



3). ล้นในบ่อ

เมื่อปั๊มคู่ทำงานพร้อมกัน ระดับของเหลวในบ่อยังคงเพิ่มขึ้นเป็นโพรบ

5#(Float Switch C: Up Level) กล่องควบคุมจะส่งเสียงเตือน; เมื่อระดับของเหลวลดลง

ไปที่ Probe 5# (สวิตช์ลูกลอย C ลงระดับ) กล่องควบคุมจะหยุดส่งเสียงเตือน



4) ฟังก์ชั่นตระเวนอัตโนมัติ (ป้องกันสนิม)

ภายใต้สถานะอัตโนมัติ หากกล่องควบคุมตรวจสอบปั๊มคู่ที่ไม่ได้ทำงานเป็นเวลาสิบวัน ให้แสดงอุปกรณ์ควบคุม

จะสั่งให้ปั๊ม A ทำงานเป็นเวลา 3 วินาทีและหยุด หลังจากช่วงเวลา 10 วินาที อุปกรณ์ควบคุมจะทำงาน

สั่งปั๊ม B ให้ทำงาน 3 วินาทีแล้วหยุด

Auto Patrol สามารถป้องกันปั๊มขึ้นสนิมและใบพัดติดเนื่องจากไม่ได้เดินเครื่องเป็นเวลานาน
