จะติดตั้งเซ็นเซอร์การไหลสำหรับคอนโทรลเลอร์ปั๊มได้อย่างไร?

เฮ้ที่นั่น! ในฐานะซัพพลายเออร์คอนโทรลเลอร์ปั๊มฉันมักจะถูกถามเกี่ยวกับวิธีการติดตั้งเซ็นเซอร์การไหลสำหรับคอนโทรลเลอร์ปั๊ม เป็นขั้นตอนสำคัญที่สามารถส่งผลกระทบอย่างมากต่อประสิทธิภาพและประสิทธิภาพของระบบปั๊มของคุณ ดังนั้นเรามาดำดิ่งเข้ามาและผ่านขั้นตอนทีละขั้นตอน

ทำไมคุณต้องใช้เซ็นเซอร์การไหลสำหรับคอนโทรลเลอร์ปั๊มของคุณ

ก่อนที่เราจะเริ่มต้นด้วยการติดตั้งเรามาพูดคุยกันอย่างรวดเร็วว่าทำไมคุณถึงต้องใช้เซ็นเซอร์การไหลตั้งแต่แรก เซ็นเซอร์การไหลวัดอัตราการไหลของของไหลผ่านท่อ เมื่อจับคู่กับคอนโทรลเลอร์ปั๊มจะช่วยให้สามารถควบคุมปั๊มได้แม่นยำยิ่งขึ้น ตัวอย่างเช่นคุณสามารถตั้งค่าปั๊มให้เปิดหรือปิดตามอัตราการไหลที่เฉพาะเจาะจงซึ่งช่วยในการป้องกันการสูบน้ำหรือต่ำกว่า - การสูบน้ำ สิ่งนี้ไม่เพียง แต่ช่วยประหยัดพลังงาน แต่ยังขยายอายุการใช้งานของปั๊มของคุณ

เครื่องมือและวัสดุที่คุณต้องการ

สิ่งแรกก่อนรวบรวมเครื่องมือและวัสดุที่จำเป็นทั้งหมด นี่คือรายการของสิ่งที่คุณต้องการ:

• เซ็นเซอร์การไหลที่เข้ากันได้กับคอนโทรลเลอร์ปั๊มของคุณ ตรวจสอบให้แน่ใจว่าได้ตรวจสอบข้อกำหนดของทั้งเซ็นเซอร์และคอนโทรลเลอร์เพื่อให้แน่ใจว่าทำงานร่วมกันได้ดี
• ประแจขนาดที่เหมาะสมสำหรับการติดตั้งเซ็นเซอร์เข้ากับท่อ
• เทปซีลแอร์เพื่อป้องกันการรั่วไหลใด ๆ ที่จุดเชื่อมต่อ
• สายไฟฟ้าสำหรับการเชื่อมต่อเซ็นเซอร์การไหลเข้ากับคอนโทรลเลอร์ปั๊ม
• มัลติมิเตอร์เพื่อทดสอบการเชื่อมต่อไฟฟ้าและให้แน่ใจว่าทุกอย่างทำงานได้ตามที่ควร

ขั้นตอนที่ 1: เลือกตำแหน่งที่เหมาะสม

ตำแหน่งของเซ็นเซอร์การไหลในท่อมีความสำคัญมาก คุณต้องการวางไว้ในส่วนตรงของท่อห่างจากข้อศอกวาล์วหรืออุปกรณ์ใด ๆ นี่เป็นเพราะส่วนประกอบเหล่านี้อาจทำให้เกิดความปั่นป่วนในการไหลของของไหลซึ่งอาจนำไปสู่การอ่านที่ไม่ถูกต้องจากเซ็นเซอร์

กฎง่ายๆคือการมีเส้นผ่านศูนย์กลางท่ออย่างน้อย 10 เส้นของท่อตรงต้นน้ำและ 5 เส้นผ่านศูนย์กลางท่อท้ายน้ำของเซ็นเซอร์ สิ่งนี้จะช่วยให้การไหลของของไหลมีเสถียรภาพก่อนที่จะถึงเซ็นเซอร์และหลังจากออกจากเซ็นเซอร์

ขั้นตอนที่ 2: ปิดปั๊มและแยกท่อ

ความปลอดภัยก่อน! ก่อนที่คุณจะเริ่มติดตั้งเซ็นเซอร์การไหลให้ปิดปั๊มและปิดวาล์วใด ๆ ที่แยกส่วนของไปป์ไลน์ที่คุณจะทำงาน สิ่งนี้จะป้องกันไม่ให้ของเหลวใด ๆ ไหลผ่านท่อในขณะที่คุณทำการติดตั้งลดความเสี่ยงของการรั่วไหลและการบาดเจ็บที่อาจเกิดขึ้น

ขั้นตอนที่ 3: เตรียมท่อ

เมื่อท่อถูกแยกคุณต้องเตรียมไว้สำหรับการติดตั้งเซ็นเซอร์การไหล ใช้ประแจเพื่อลบส่วนของท่อที่จะติดตั้งเซ็นเซอร์ ตรวจสอบให้แน่ใจว่าปลายของท่อสะอาดและปราศจากเศษซากหรือเสี้ยน คุณสามารถใช้ไฟล์หรือกระดาษทรายเพื่อทำให้ขอบเรียบหากจำเป็น

ห่อเกลียวของท่อด้วยเทปซีลแอร์ สิ่งนี้จะสร้างซีลที่แน่นเมื่อคุณติดตั้งเซ็นเซอร์การไหลเพื่อป้องกันการรั่วไหลใด ๆ

ขั้นตอนที่ 4: ติดตั้งเซ็นเซอร์โฟลว์

ตอนนี้ถึงเวลาติดตั้งเซ็นเซอร์การไหล วางเซ็นเซอร์ลงในท่ออย่างระมัดระวังและจัดแนวกับปลายท่อ ใช้ประแจเพื่อกระชับอุปกรณ์ทั้งสองด้านของเซ็นเซอร์ ตรวจสอบให้แน่ใจว่าไม่เกิน - ขันให้แน่นเพราะสามารถทำลายเซ็นเซอร์หรือท่อได้

ในขณะที่คุณกระชับตรวจสอบว่าเซ็นเซอร์อยู่ในแนวเดียวกันและไม่มีช่องว่างระหว่างเซ็นเซอร์และท่อ หากคุณสังเกตเห็นช่องว่างใด ๆ คุณอาจต้องปรับตำแหน่งของเซ็นเซอร์หรือเพิ่มเทปซีลเพิ่มเติม

ขั้นตอนที่ 5: เชื่อมต่อสายไฟฟ้า

หลังจากเซ็นเซอร์การไหลถูกติดตั้งทางร่างกายในท่อแล้วก็ถึงเวลาที่จะเชื่อมต่อสายไฟฟ้า อ้างถึงแผนภาพการเดินสายที่มาพร้อมกับเซ็นเซอร์การไหลและตัวควบคุมปั๊มของคุณ โดยปกติจะมีเทอร์มินัลเฉพาะสำหรับแหล่งจ่ายไฟส่งออกสัญญาณและพื้นดิน

ตัดปลายสายไฟและเชื่อมต่อกับเทอร์มินัลที่เหมาะสม ตรวจสอบให้แน่ใจว่าการเชื่อมต่อมีความปลอดภัยและไม่มีสายไฟหลวม คุณสามารถใช้มัลติมิเตอร์เพื่อทดสอบความต่อเนื่องของการเชื่อมต่อและตรวจสอบให้แน่ใจว่าไม่มีวงจรลัดวงจร

ขั้นตอนที่ 6: ทดสอบการติดตั้ง

เมื่อการเชื่อมต่อทั้งหมดถูกสร้างขึ้นแล้วก็ถึงเวลาทดสอบการติดตั้ง ก่อนอื่นให้เปิดวาล์วอย่างช้าๆเพื่อให้ของเหลวไหลผ่านไปป์ไลน์ ตรวจสอบการรั่วไหลรอบ ๆ เซ็นเซอร์การไหลและการเชื่อมต่อ หากคุณสังเกตเห็นการรั่วไหลใด ๆ ให้ขันอุปกรณ์หรือเพิ่มเทปซีลเพิ่มเติมตามที่ต้องการ

ถัดไปเปิดเครื่องควบคุมปั๊มและตรวจสอบการอ่านบนจอแสดงผลของคอนโทรลเลอร์ การอ่านควรสอดคล้องกับอัตราการไหลจริงในท่อ หากการอ่านดูเหมือนปิดหรือไม่มีการอ่านเลยให้ตรวจสอบการเชื่อมต่อไฟฟ้าของคุณและการติดตั้งเซ็นเซอร์

ขั้นตอนที่ 7: การสอบเทียบ (ถ้าจำเป็น)

เซ็นเซอร์การไหลบางตัวอาจต้องการการสอบเทียบเพื่อให้แน่ใจว่าการอ่านที่แม่นยำ อ้างถึงคำแนะนำของผู้ผลิตสำหรับกระบวนการสอบเทียบ โดยปกติแล้วจะเกี่ยวข้องกับการปรับการตั้งค่าบางอย่างบนเซ็นเซอร์หรือคอนโทรลเลอร์ปั๊มตามอัตราการไหลที่รู้จัก

การสอบเทียบเป็นขั้นตอนสำคัญโดยเฉพาะอย่างยิ่งหากคุณต้องการการควบคุมปั๊มที่แม่นยำตามอัตราการไหล อาจใช้เวลาสักครู่เพื่อให้ได้การอ่านที่ถูกต้อง แต่มันก็คุ้มค่ากับความพยายามในระยะยาว

ประเภทของตัวควบคุมปั๊ม

ในฐานะซัพพลายเออร์คอนโทรลเลอร์ปั๊มเรานำเสนอตัวควบคุมปั๊มที่หลากหลายเพื่อให้เหมาะกับความต้องการที่แตกต่างกัน ตัวอย่างเช่นเรามีไฟล์กล่องควบคุมปั๊มอัจฉริยะดูเพล็กซ์ซึ่งเหมาะสำหรับระบบที่ต้องใช้งานปั๊มสองเครื่อง ให้การควบคุมอัจฉริยะและสามารถสลับระหว่างปั๊มโดยอัตโนมัติตามความต้องการ

หากคุณต้องการควบคุมปั๊มเดียวเท่านั้นกล่องควบคุมและป้องกันปั๊มเดียวเป็นตัวเลือกที่ยอดเยี่ยม ไม่เพียง แต่ควบคุมปั๊ม แต่ยังให้การป้องกันจากกระแสไฟฟ้าเกินแรงดันไฟฟ้าและปัญหาที่อาจเกิดขึ้นอื่น ๆ

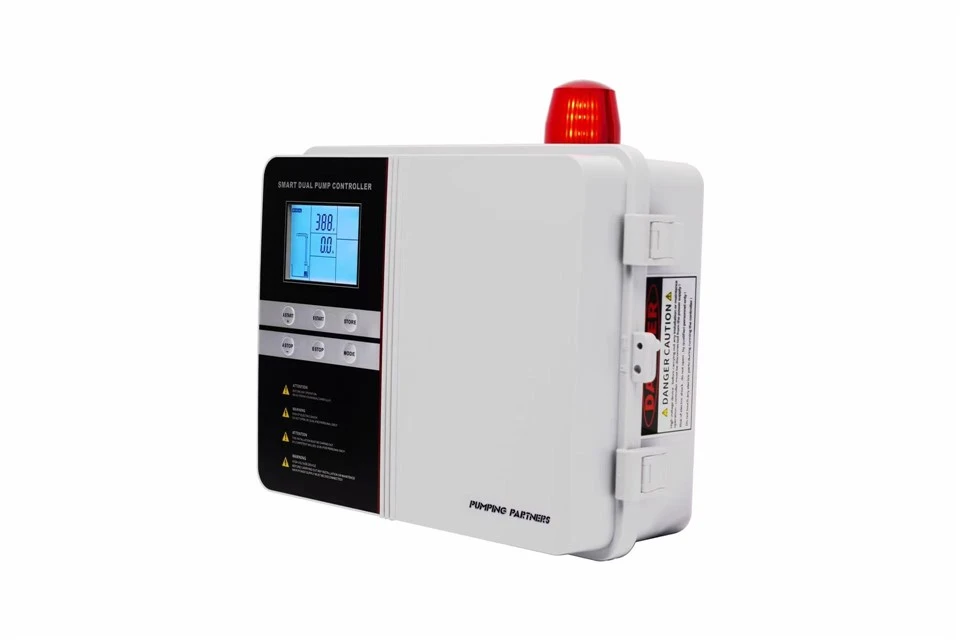

สำหรับระบบที่ซับซ้อนมากขึ้นเรายังมีระบบควบคุมปั๊มดูเพล็กซ์- ระบบนี้มีคุณสมบัติขั้นสูงและสามารถปรับแต่งเพื่อตอบสนองความต้องการเฉพาะ

บทสรุป

การติดตั้งเซ็นเซอร์การไหลสำหรับคอนโทรลเลอร์ปั๊มอาจดูเหมือนเป็นงานที่น่ากลัว แต่ถ้าคุณทำตามขั้นตอนเหล่านี้อย่างระมัดระวังคุณจะสามารถทำได้สำเร็จ โปรดจำไว้ว่ากุญแจสำคัญคือการเลือกตำแหน่งที่เหมาะสมตรวจสอบให้แน่ใจว่าการติดตั้งและการเชื่อมต่อไฟฟ้าที่เหมาะสมและทดสอบระบบอย่างละเอียด

หากคุณมีคำถามใด ๆ หรือต้องการความช่วยเหลือเพิ่มเติมเกี่ยวกับตัวควบคุมปั๊มหรือการติดตั้งเซ็นเซอร์การไหลของคุณอย่าลังเลที่จะเข้าถึง เราอยู่ที่นี่เพื่อช่วยให้คุณได้รับประโยชน์สูงสุดจากระบบปั๊มของคุณ ไม่ว่าคุณจะกำลังมองหาคอนโทรลเลอร์ปั๊มใหม่หรือต้องการคำแนะนำเกี่ยวกับการติดตั้งเราเป็นเพียงข้อความ ติดต่อเราเพื่อเริ่มการอภิปรายการจัดซื้อและค้นหาทางออกที่ดีที่สุดสำหรับความต้องการของคุณ
