กล่องควบคุมและป้องกันปั๊มเดียว







1. มีโหมดแอปพลิเคชันหลัก 4 โหมด:



** การจัดหาน้ำถังน้ำขึ้นและลง **: แอปพลิเคชันนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการจัดการแหล่งน้ำระหว่างถังเก็บน้ำบนและล่าง

** แหล่งน้ำดัน **: แอปพลิเคชันที่สองมุ่งเน้นไปที่แหล่งน้ำโดยการควบคุมความดันการเชื่อมต่อกับสวิตช์ความดัน

** การปล่อยน้ำเสีย **: แอปพลิเคชันที่สามกล่าวถึงการกำจัดน้ำเสียที่มีประสิทธิภาพ

** การควบคุมช่วงเวลาที่บริสุทธิ์ **: แอปพลิเคชันสุดท้ายเสนอการควบคุมตามเวลาช่วยให้ผู้ใช้สามารถกำหนดเวลาการทำงานของปั๊มตามช่วงเวลาที่กำหนด

โดยสรุปการประยุกต์ใช้น้ำทั้งสี่ครั้งขึ้นและลงน้ำประปาน้ำประปาน้ำประปาการปล่อยน้ำเสียและโซลูชั่นที่ครอบคลุมช่วงเวลาที่บริสุทธิ์สำหรับการจัดการน้ำที่หลากหลาย แต่ละแอปพลิเคชันได้รับการออกแบบมาเพื่อจัดการกับความท้าทายและข้อกำหนดเฉพาะเพื่อให้มั่นใจว่าการจัดการน้ำที่มีประสิทธิภาพเชื่อถือได้และยั่งยืนในอุตสาหกรรมและสภาพแวดล้อมที่แตกต่างกัน

แอปพลิเคชัน	2 สวิตช์เสา	คำอธิบาย
1	0 0	ถังไปที่ถัง
2	1 1	การควบคุมปั๊มบูสเตอร์โดยสวิตช์ความดัน
3	0 1	การระบายน้ำโดยเซ็นเซอร์ระดับ
4	1 0	หมดเวลาเริ่มและหยุด [ยกเลิกขั้วเซ็นเซอร์]
สวิตช์เสา 1 (ตัวเลือก)
5	1	การควบคุมความร้อน

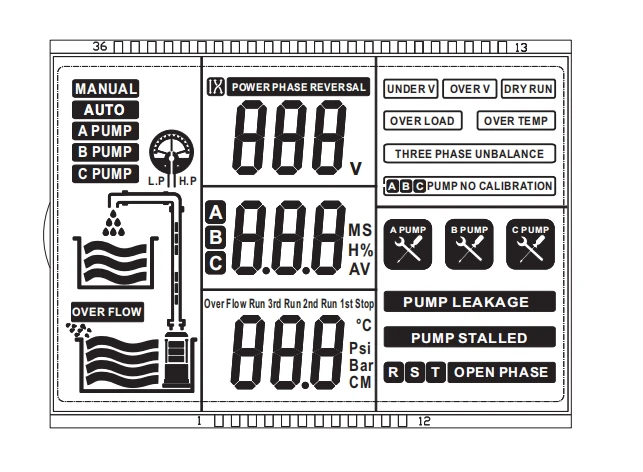

2. การแสดง LCD

ระบบจัดหาโซลูชันการตรวจสอบที่ครอบคลุมโดยการแสดงแรงดันไฟฟ้าและกระแสในเวลาจริงช่วยให้ผู้ใช้สามารถรับทราบเกี่ยวกับพารามิเตอร์ไฟฟ้าที่มีความสำคัญต่อการทำงานที่มีประสิทธิภาพของปั๊มน้ำ การนำเสนอข้อมูลแบบเรียลไทม์นี้ช่วยให้มั่นใจได้ว่าความผันผวนหรือความผิดปกติใด ๆ ในแหล่งจ่ายไฟสามารถระบุและแก้ไขได้ทันทีซึ่งจะช่วยเพิ่มความน่าเชื่อถือโดยรวมของระบบ

นอกเหนือจากการแสดงผลแบบเรียลไทม์ของแรงดันไฟฟ้าและกระแสไฟฟ้าพลวัตการทำงานของปั๊มน้ำจะถูกนำเสนอในรูปแบบไดนามิก ซึ่งหมายความว่าผู้ใช้สามารถเห็นภาพสถานะการทำงานของปั๊มผ่านการแสดงกราฟิกหรือตัวบ่งชี้ภาพเคลื่อนไหวซึ่งให้ความเข้าใจที่เข้าใจง่ายเกี่ยวกับประสิทธิภาพ

นอกจากนี้ระบบยังมีกลไกการตรวจจับความผิดพลาดที่ช่วยเพิ่มความสามารถในการวินิจฉัย ในกรณีที่เกิดความผิดปกติหรือสภาพที่ผิดปกติไอคอนที่เกี่ยวข้องในอินเตอร์เฟสจะเริ่มแฟลชโดยดึงความสนใจไปที่ปัญหาทันที การแจ้งเตือนภาพนี้ทำหน้าที่เป็นตัวบ่งชี้ปัญหาที่อาจเกิดขึ้นอย่างรวดเร็วเช่นความร้อนสูงเกินไปกระแสไฟฟ้าแรงดันต่ำหรือความล้มเหลวทางกลทำให้ผู้ใช้สามารถดำเนินการแก้ไขได้อย่างรวดเร็ว ด้วยการรวมคุณสมบัติเหล่านี้ระบบไม่เพียง แต่ตรวจสอบประสิทธิภาพของปั๊มเท่านั้น

โดยรวมแล้วการรวมกันของการแสดงข้อมูลแบบเรียลไทม์เอาต์พุตแบบไดนามิกของการเปลี่ยนแปลงของปั๊มและไอคอนที่ทำให้เกิดความผิดพลาดสร้างสภาพแวดล้อมการตรวจสอบที่ใช้งานง่ายและใช้งานได้สูง มันให้ความสำคัญกับทั้งผู้เชี่ยวชาญด้านเทคนิคที่ต้องการข้อมูลเชิงลึกโดยละเอียดและผู้ประกอบการทั่วไปที่ต้องการข้อมูลที่ชัดเจนและเข้าถึงได้เพื่อรักษาการทำงานที่ราบรื่นของปั๊มน้ำ



3. การดำเนินการขั้นพื้นฐาน

การป้องกันหลักเปิดใช้งานโดยพารามิเตอร์ Calibartion







ปุ่ม	การดำเนินการ f ของคู่มือไปยังอัตโนมัติอัตโนมัติไปยังด้วยตนเอง
โหมด ชุด	[พารามิเตอร์ 012ตั้งค่าเป็น 00]- Manual to auto / auto to Manual [พารามิเตอร์ 012ตั้งค่าเป็น 01]- ปุ่มทั้งหมดล็อคในโหมดอัตโนมัติ เพื่อปิดใช้งาน Hold "โหมด" สำหรับ 5 วินาที ปั๊มจะหยุดและคอนโทรลเลอร์จะเปลี่ยนเป็นโหมดแมนนวล



ปุ่ม	การดำเนินการในคู่มือ
เริ่ม	ปั๊มควรเริ่มถ้าไม่ทำงาน
หยุด	ปั๊มควรหยุดถ้าทำงาน
หยุดโหมด	การแสดงผลแสดงบันทึกความล้มเหลวห้าครั้งสุดท้าย
หยุดแล้วเริ่ม	จอแสดงผลแสดงเวลาทำงานสะสม
เพื่อให้แน่ใจว่าปั๊มและมอเตอร์ได้รับการปกป้องเป็นสิ่งสำคัญในการปรับเทียบพารามิเตอร์คอนโทรลเลอร์ทันทีที่ปั๊มทำงานตามมาตรฐานการปฏิบัติงาน ดำเนินการสอบเทียบหลังจากการติดตั้งหรือการบำรุงรักษาแต่ละครั้ง
เริ่ม หรือปุ่มร้านค้า	การสอบเทียบพารามิเตอร์: ในโหมดแมนนวลกด "เริ่ม" ให้เวลาปั๊มทำงานตามปกติแล้วจะถือ "เริ่ม" (ประมาณ 5-10 วินาที) หรือกดปุ่ม "Store" (ปุ่มบนเมนบอร์ดด้วยหมวกสีเหลือง) คอนโทรลเลอร์จะทำเสียง "ดิ" ตอนนี้คอนโทรลเลอร์ควรได้รับการสอบเทียบกับข้อมูลจำเพาะปัจจุบันของมอเตอร์
หยุด	การลบพารามิเตอร์: ตรวจสอบให้แน่ใจว่าปั๊มหยุดทำงานแล้วหยุด "หยุด" จนกว่าคอนโทรลเลอร์จะทำเสียง "ดิ" -ค้างไว้ประมาณ 5-10 วินาที- ตอนนี้คอนโทรลเลอร์ควรถูกล้างการสอบเทียบทั้งหมด
